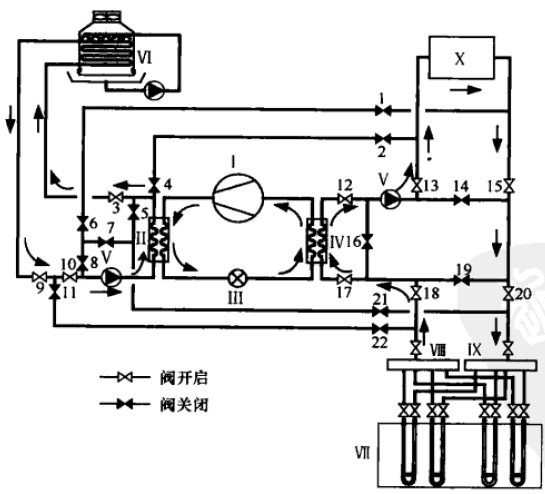

熱泵系統與埋管換熱器釋冷流程圖
在 空氣源熱泵集成系統中，為保證系統在冬、夏兩季都能高效、正常地運行，地下垂直埋管換熱器的埋管間距不能設置太小，同時由于土壤的導熱、蓄熱(冷)性能等因素的影響，地埋管換熱器的單位管長熱流密度(或換熱率)小，導致土壤蓄冷熱泵系統在釋冷運行時，其釋冷出水溫度不會像冰蓄冷 熱泵系統那樣低；并且由于其埋管間距較大(相對冰蓄冷 熱泵系統蓄冰槽內盤管)，近盤管與遠盤管區域土壤間存在著較大的溫差.在溫差傳熱的作用下，土壤溫度 總會逐漸趨于一致。因此，即使是在總冷最儲量保持不變的情況下，土壤中蓄存冷量的品質也會降低(本文中定義為冷量品質的耗散)，導致系統釋冷運行時的出水溫度相對較高，這是土壤蓄冷熱泵系統相對冰蓄冷熱泵系統的一個顯著的差異。
在傳統的冰蓄冷 熱泵系統中，冷水機組與蓄冰槽串聯運行的模式有兩種：蓄冰槽優先(制冷機下游)的運行模式及冷水機組優先(制冷機上游)運行模式。而在土壤蓄冷熱泵系統中，由于冷量質量的耗散作用，為保證空調系統要求的水溫及充分發揮土壤的蓄冷容量，在 空氣源熱泵集成系統的串聯釋冷運行模式中，宜采用冷水機組下游的運行模式，其流程如圖所示。
主機下游串聯釋冷流程圖
