熱泵空調混合式流程

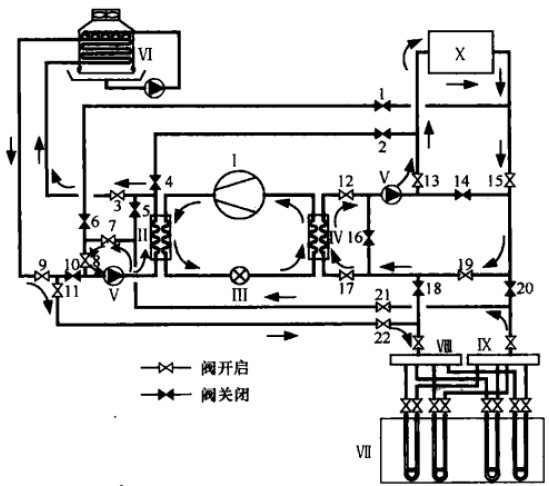

在冬、夏負荷不平衡地區，如夏季太陽能 熱泵空調冷負荷大、冬季熱負荷小的地區，夏季采用冷卻塔補償式土壤耦合 熱泵系統(即混合式系統)可以減小單一土壤耦合熱泵系統地埋管換熱器的尺寸與容量，減小埋管的占地面積及降低系統的初投資。對于該系統，在夏季熱泵熱泵空調工況運行時，從冷凝器出來的高溫水(或防凍液)先通過冷卻塔，一將一部分冷凝熱排放至大氣中，使進入地埋管換熱器的水溫降低，減小埋管的排熱負荷，形成冷卻塔與地埋管換熱器串聯排熱的運行模式，系統流程如圖所示： 冷卻塔補償式土滾輻合熱泵系統流程圖
在冷卻塔補償式混合熱泵系統中，其流程為：→
冷卻塔側：II→3→ VI9→11→22→Ⅷ→Ⅶ→Ⅸ-21→7→8→V→Ⅱ，閥門4、5、6, 10, 18, 20關閉，閥門3, 9, 11, 22, 21, 7, 8開啟。
用戶側：IV→12→ V →13→ X →15→19→17→ IV,閥門1, 2, 14, 16, 20, 18關閉，閥門12, 13, 15, 19, 17開啟。
